氣瓶閥外漏密封式結構設計

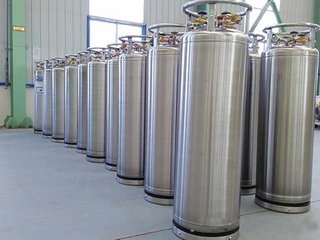

1.杜瓦瓶、氣瓶閥外漏密封方式結構設計

　　1.1填料式氣瓶閥

　　該閥閥腔介質與大氣之間的密封（即外漏）是靠填料函與閥桿之間貼合緊度來實現的，有橡膠“O”形密封圈和填料函密封。由于填料函有老化問題，加之閥桿加工中有一定的橢圓度，密封性能不十分可靠，不能用于要求抽真空和加熱除氣的特種氣體，只能用于一般工業氣體。

　　填料式結構根據閥頭組件的形式不同，有活瓣式、針形式、軸聯式和聯結式。這幾種形式雖都是較為成熟設計，但活瓣式、軸聯式、聯結式閥頭密封面與閥口無相對運動（即旋轉運動），閥口不易受損傷，材質也為一軟一硬，故內密封更為可靠一些，壽命也可更長一些。針形式閥口則易受損傷，并由此引起泄漏。

　　另外填料函與“O”形圈二者的比較，由于填料函式與閥桿之間的貼合緊度是靠壓蓋的壓緊力來調節的，一旦填料老化或泄漏，還可用壓緊壓蓋的方法來補救（此時關閉力矩自然要增大），而“O”形圈則無此選擇，只能換新閥。

　　因此，對填料式氣瓶閥閥頭組件選用活瓣式，閥桿之間密封選用填料函式壓緊方式是較為理想的選擇。

　　1.2隔膜式氣瓶閥

　　該類閥分彈簧式和無彈簧式兩種。

　　1.2.1彈簧式氣瓶閥

　　其工作原理（如圖1）所示，閥桿10通過壓塊9驅動膜片8使閥頭組件與閥口關閉。當手輪左旋閥桿上升時，由于彈簧力，膜片自身彈力及氣瓶?jì)葔毫κ归y頭組件升起，閥門開啟。該閥設計需注意的主要問題是，閥件材質的合理選擇，特別是耐蝕性尤為重要，彈簧彈力盡可能足夠大。材質多用316L不銹鋼，閥頭組件（如圖2）的閥芯多用具有一定硬度的塑料，如聚三氯乙烯、聚酰亞胺、尼龍等，但必須確保介質與其無相容性。

　　該閥使用中曾出現和存在的主要問題是：

　?。?）彈簧設計力不夠或使用時間長彈力下降，膜片不能復位，使閥門打不開。

　?。?）塑料閥芯硬度不夠或與介質相容，關閉后，使膜片超行程產生永久變形，使閥門打不開。

　?。?）相關零件加工尺寸超差，使膜片超過允許的彈性變形范圍，產生永久變形，使閥門打不開。

　?。?）閥件材質選擇不當，產生的腐蝕污物將彈簧卡死，膜片不能復位，使閥門打不開。如一用戶對HCl介質選用304不銹鋼閥體，就曾出現過這一現象。

　?。?）充不進氣現象。這是由于充氣壓力大于彈簧力（即背壓過大）而充氣操作時又先打開了進氣閥，后開啟氣瓶閥所致。為此操作時必先開啟氣瓶閥，后開充氣閥，否則還很可能使膜片產生永久變形，使閥門打不開。

　?。?）死區較大，痕氣很難用置換法吹洗干凈。

　?。?）由于是平面密封，如果有污物存于密封面，會(huì )產生泄漏，必須確保管道氣瓶閥腔干凈。

　　1.2.2無彈簧隔膜氣瓶閥

　　鑒于有彈簧式結構不時出現和存在各種問題，雖大多為過失所為，但時刻令人擔憂，故出現無彈簧結構方案，其又有提拉式和自啟式兩種。

　?。?）提拉式隔膜氣瓶閥

　　如圖（3）所示，其動作原理是右旋閥桿，使聯桿帶動與膜片連于一體的閥頭向下運動將閥關閉，反之則開啟。

　　該閥主要優點是膜片不會(huì )產生永久變形，不會(huì )產生打不開現象，開啟可靠；行程較大，可達到膜片厚度的2倍。設計中主要問題是聯桿膜片和閥頭之間的連接必須牢固可靠，不得有少許松動，如采用內螺紋連接再焊死，焊接技術要求較高（也可采用金屬粘接劑）。另外膜片中間要沖孔，其尺寸大小的確定是比較復雜的理論和實踐問題，必須多次實驗定型。如誤差過大，會(huì )影響其使用壽命；閥頭如采用平面密封，也易產生內漏（氣瓶、管道不潔時）。目前國內尚無該類產品，國外雖有報道，但價格昂貴。國內一客戶在試用該產品中曾發生過當氣瓶加熱近100℃時，易熔合金安全裝置熔化放氣，閥頭鑲嵌的塑料閥芯被壓后軟化溢出事故。這雖然不能說明閥門自身存在什么問題，但卻告誡人們，選用者一定要將自己的使用工況向廠家講清楚，而廠家也應事先向用戶講明產品應用范圍及注意事項，否則后果將不堪設想。

　?。?）自啟式隔膜氣瓶閥

　　該閥動作原理如圖（4）所示，右旋閥桿，通過壓塊使膜片直接關閉閥口，反之則靠膜片自身回彈力使閥開啟。

　　該閥的優點是：結構更為簡單；內漏為線密封更為可靠；死區更??；因為是金屬對金屬密封，可用于高溫（曾在400℃高溫下做過試驗，性能良好）。隨著開關次數的增加，密封面磨合更好，密封性能也更好，關閉力矩也會(huì )越用越小。

　　該閥研制中曾出現的問題是：膜片行程選擇不當，產生永久變形；壓塊形狀及尺寸設計不當，使膜片產生永久變形，經多次反復試驗才得以解決。在實際應用中進行氣密性試驗時，由于工人誤操作，從出口打壓，當氣壓超過10MPa時，使膜片產生永久變形，閥門打不開。故而在產品使用說明書中特別強調，在充氣壓力高于10MPa時，必先把氣瓶閥打開再開啟充氣系統的進氣閥，否則會(huì )產生充不進現象，甚至使膜片永久變形，使閥門打不開。

　　1.2.3波紋管式氣瓶閥

　　此閥也是為解決彈簧式氣瓶閥存在的問題而提出的研發課題，其動作原理與提拉式隔膜閥基本相同，只不過將膜片換成多層波紋管而已。由于其工藝更為復雜，成本更高，在此也不再多述。

　　2.隔膜閥中膜片設計

　　由于膜片是隔膜閥中起密封作用的關鍵件，其材料選擇、形狀設計、疲勞壽命、行程、柔性、剛度及固定方式是必須考慮的重要問題。

　　2.1材質選擇 　　對氣瓶閥而言，必選用金屬材質，要求其能承受一定的拉伸應力；能產生足夠的彈性變形，應力和變形可用板殼理論計算。而且要按允許過壓的125%～150%進行。為了確保其好的延展性，便于成形，要進行一定的熱處理工藝，保證其足夠疲勞壽命。目前國內外采用的主要材質有鈹銅合金（HPb）、奧氏體不銹鋼316L（0Cr27Ni12Mo3）、蒙乃爾（即Monel，其是鎳銅合金）、因可乃爾（即Inconel，其是鎳鉻合金）、鈦合金和鈷基合金（如L650）等。

　　2.2型面設計

　　2.2.1平膜片

　　其是一平面圓盤，其優點是制造容易，成本低、互換性好。缺點是行程小，一般只為其厚度的一半。故其不適用于流量要求大、流速過高（如H2）的場合。

　　2.2.2波紋膜片

　　波紋膜片是一個有波紋的圓盤。氣瓶閥多用單波紋形式，其有帶硬芯和無硬芯兩種。提拉式實際上是帶硬芯的一種，彈簧式及自啟式則是無硬芯式一種。波紋膜片形狀按標準正弦曲線進行設計，由假定的波紋高度H和實際需要波距 可通過下式計算出半徑R、夾角H和波長S，即θ

　　根據R、及S設計胎具。

　　為了保證膜片線性特性在1%內，在設計時常用的經驗方法是使行程小于直徑的2%，如果線性度允許大于1%，則變形最大可達到直徑的3%～4%。

　　波紋膜片與平膜片相比其優點是：

　?。?）在無永久變形情況下，總行程較大，可達到波高的2倍。

　?。?）在較大行程內其有效面積基本不變。

　?。?）疲勞壽命長。

　?。?）線性特性好。在相同直徑和靈敏度情況下，波紋膜片直線度遠大于平膜片。因此對兩端固定的波紋膜片，設計者只要使壓力P的作用點在拐點范圍內，都可確保其變形在線性范圍內，不會(huì )產生永久變形，平膜片則無此選擇。

　　2.2.3膜片的固定

　　對氣瓶閥而言，其膜片只能用閥蓋螺紋壓緊固定密封，中間要加緊壓環，防止膜片有相對運動。

　　2.2.4膜片的制作

　　膜片成形胎具有兩種，一種是橡膠成形胎具，其是將預先沖制的毛胚放入金屬導套內，由沖頭沖壓橡膠成形，這一方法對胎具材質沒有特殊要求，用一般鋼和銅即可，可保持膜片本身厚度不變，但橡膠容易破損或溢出，成形件易出現皺折。另一種為成形和沖切組合胎具，要求陰陽膜胎具要有一定的強度，并且要鋒利，硬度更高，最好用硬質合金。這一方法成品率高，目前多用之。
